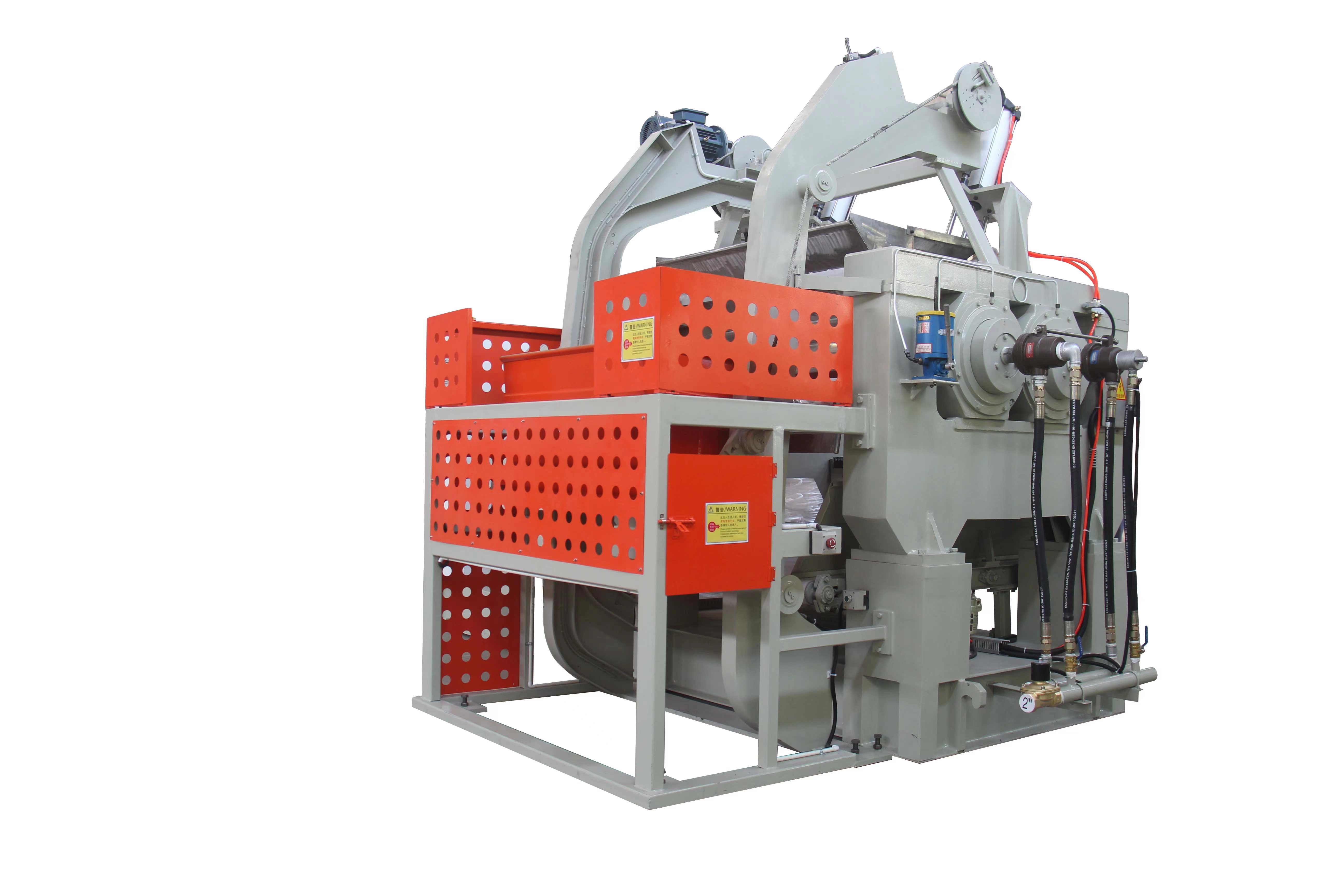

18寸全自动开炼机（造粒专用）
机台优势
特点：数控调距、液压紧急制动、自动控温。
1. 辊筒采用钒钛合金冷硬铸铁，坚硬耐磨，表面硬度达70°以上，白口深度15mm左右。
2. 硬齿面齿轮减速机，结构紧凑，噪音低，效率高，使用寿命长。
3. 轴承采用调心滚子轴承与轴承座内部的防漏油装置相配合，密封圈使用耐高温，耐磨，耐油，密封效果极佳。
4. 主要电气均为进口设备，士林的交流接触器，开关、按钮为台湾天得。
5. 循环式润滑系统解决了生产过程中的漏油现象。其特点是：易保养，易更换，提高机台质量，不易产生化学反应。
6. 机台设有过载保护装置，保护主要零件不因过载而损坏。安全装置采用急停反转1/3周，确保生产安全。
7. 马鞍采用铸件式一体成型，不像别的厂家是焊接成型的。
8. 底座采用国标加厚工字钢焊接而成。
9. 数控调距/液压紧急制动/自动控温。
主要技术参数
|
辊筒直径 (mm) |
450 |
|
辊筒工作长度(mm) |
1220 |
|
前辊筒工作速度 (m/min) |
31 |
|
前后辊筒速度比 |
1:1.27 |
|
最大辊距 (mm) |
10 |
|
调距方式 |
电动调距 |
|
一次投胶量（kg) |
80-110 |
|
电机功率 (kw) |
55 |
|
电机转速 （r/min） |
980 |
|
减速机速比 |
355-35 |
|
减速机型号 |
375+ |
|
减速机齿轮宽度 |
输入70mm，输出 140mm |
|
辊筒轴承位直径（mm） |
300 |
|
辊筒轴承型号 |
352960YA |
|
辊筒轴承尺寸 （mm） |
420×300×174 |
|
尺寸（mm） |
4900x3200x3600 |
|
重量 （kg） |
13000 |
公共设备
1. 电力： 电压380V 50Hz 60kw
2. 冷却水：2kg/cm² 0.6cbm/min (依生产工艺可配置强制冷却系统)
机械组成
1.机械本体 ： 一式
2.传动装置 ： 一式
3.调距装置： 一式
4.配管 ： 一式
5.电气控制 ： 一式
机械结构说明
（1）机械本体
|
底座 |
使用工字型钢及钢板焊制时效处理，经加工制成。 |
|
机架 |
碳钢浇铸热处理加工制成。 |
|
前后 |
辊筒采用钒钛合金冷硬铸铁，表面坚硬耐磨。内腔加工，使辊面温度均匀。（如对温度要求高，需使用周边钻孔冷却）
|
|
轴承 |
使用瑞典福特斯瓦房店合资生产的调心轴承，CC型，使用寿命长。 |
|
轴承座 |
铸件式一体成型 |
|
防漏装置
|
采用进口耐高温耐磨骨架油封。
|
（2）传动装置
|
主马达 |
55KW，6P, AC (依生产工艺配置马达级数) |
|
连轴器组 |
主马达与减速机入力轴的传动使用弹性柱销联轴器组，辊筒与减速机的连接装置采用。 |
|
减速器 |
使用单出力全密封，硬齿面精密加工。 |
|
速比齿轮 |
前后辊轴使用速比齿轮组附密闭式安全附罩 |
