1. 辊筒采用钒钛合金冷硬铸铁,坚硬耐磨,表面硬度达70°以上,白口深度15mm左右。
2. 硬齿面齿轮减速机,结构紧凑,噪音低,效率高,使用寿命长。
3. 轴承采用调心滚子轴承与轴承座内部的防漏油装置相配合,密封圈使用耐高温,耐磨,耐油,密封效果极佳。
4. 主要电气均为进口设备,士林的交流接触器,开关、按钮为台湾天得。
5. 循环式润滑系统解决了生产过程中的漏油现象。其特点是:易保养,易更换,提高机台质量,不易产生化学反应。
6. 机台设有过载保护装置,保护主要零件不因过载而损坏。安全装置采用急停反转1/3周,确保生产安全。
7. 马鞍采用铸件式一体成型,不像别的厂家是焊接成型的。
8. 底座采用国标加厚工字钢焊接而成。
型号 |
FKP-450 |
---|---|
前辊筒直径(光辊) |
450 |
后辊筒直径 (沟槽 ) |
510 |
辊筒工作长度 (mm) |
1000 |
前辊筒工作速度(m/min) |
19.12 |
前后辊筒速度比 |
1:1.61 |
调距范围 |
0.1~10 |
调距方式 |
手动 |
一次投胶量 |
25~35 |
电机功率 |
75-6 |
电机转速 | 980 |
减速机速比 |
355-45 |
减速机型号 |
375加 |
减速机齿轮宽度 |
输入70mm,输出140mm |
辊筒轴承位直径(mm) |
300 |
辊筒轴承型号 |
352960YA |
辊筒轴承尺寸(mm) |
420×300×174 |
尺寸(mm) |
4600x2700x2500 |
重量(kg) |
11500 |
1. 电力: 电压380V 50Hz 60kw
2. 冷却水:2kg/cm² 0.6cbm/min (依生产工艺可配置强制冷却系统)
1.机械本体
2.传动装置
3.调距装置
4.配管
5.电气控制
(1)机械本体
1、底座:使用工字型钢及钢板焊制时效处理,经加工制成。
2、机架:碳钢浇铸热处理加工制成。

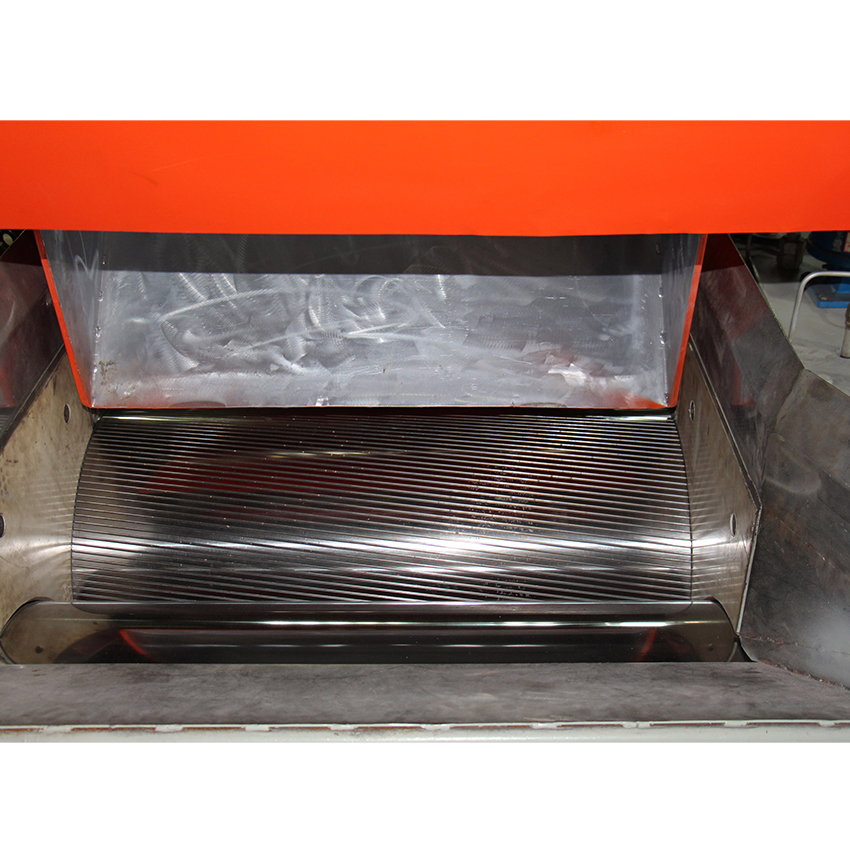

3、前后辊: 辊筒采用钒钛合金冷硬铸铁,表面坚硬耐磨。内腔加工,使辊面温度均匀。(如对温度要求高,需使用周边钻孔冷却)
4、轴承:使用瑞典福特斯瓦房店合资生产的调心轴承,CC型,使用寿命长。
(2)传动装置
1、主马达:75KW,6P, AC (依生产工艺配置马达级数)
